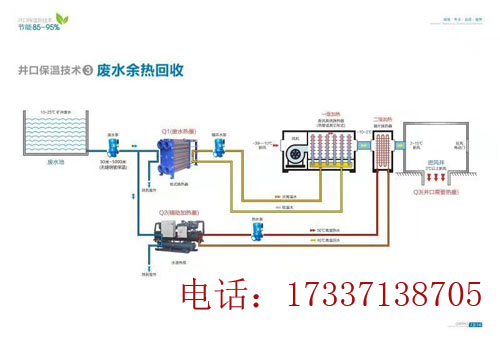

原理：礦井10～30℃廢水從廢水池通過水泵送到板式換熱器進行水/水換熱，廢水換熱后釋放熱量，溫度降低到0～2℃排放到室外，從高效換熱器過來的冷水進入板式換熱器與廢水進行換熱，低溫水吸收熱量變成次高溫誰，再返回到高效換熱器。這就完成了一級廢水取熱過程。

　　次高溫水進入高效換熱器后釋放熱量，變成低溫水返回到板式換熱器，風機把-39～-10℃冷風送到高效換熱器，產生大于2℃的新風，這完成了一級加熱的過程。

　　礦井廢水送到水源熱泵系統，廢水釋放熱量后變成低溫廢水排到室外，水源熱泵吸收熱量通過壓縮機產生45～55℃高溫熱水，高溫熱水經過通過水泵送到新風口，這完成了二級取熱過程。

　　高溫熱水進入翅片管換熱器進行換熱，釋放熱量后溫度降到到35～45℃通過管路返回到水源熱泵進行再加熱，一級加熱后的新風通過翅片管換熱器或吸收高溫熱水的能量，變成10～20℃的熱新風，進入礦井圍護結構內與冷風混合，混合成2～15℃的新風送入井口，如此完成二級加熱與混風達到2℃以上井口保溫的過程。

　　一級取熱和一級加熱產生高溫新風的過程，如果能滿足客戶井口保溫需求，則無需二級取熱和二級加熱的過程，因此能耗只有風機和冷媒泵的耗電，節能95%以上。

　　如果不能滿足客戶需求，則增加二級取熱和二級加熱過程，增加水源源熱泵加熱系統，能效達400%，耗電10%產生40%的熱量，因此節能量可達85%以上。
