此新型廢水余熱回收系統目的：有效地回收廢水中的熱量，結構合理、回收效率高。

　　此新型廢水余熱回收系統技術方案：

　　1，廢水余熱回收系統，包括放熱交換器、吸熱交換器和水-水交換器。

　　2，水-水交換器的兩端分別接通廢水池和吸熱交換器的進口。

　　3，水-水交換器內還設置有吸熱水管，該水管分別接通自來水的水源和放熱交換器上的進水口。

　　4，吸熱交換器內安裝有熱泵蒸發器，熱泵蒸發器分別接通熱泵和膨脹閥，吸熱交換器上的出口用于排放廢水。

　　5，放熱交換器上的出水口用于導出已加熱的自來水;

　　6，放熱交換器內設置有熱泵冷凝器，熱泵冷凝器分別接通所述的熱泵和膨脹閥。

　　7，吸熱交換器和水-水交換器的底端分別制有排污口。

　　廢水余熱回收系統，其特征：

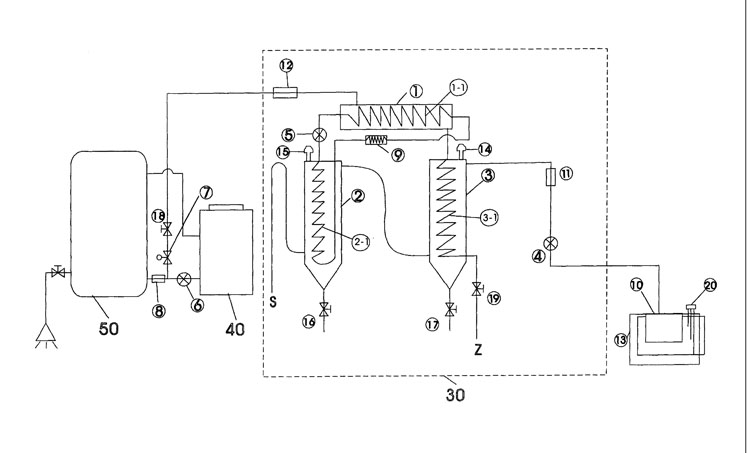

　　1，包括放熱交換器(1)、吸熱交換器(2)和水-水交換器(3)

　　2，水-水交換器的兩端分別設有廢水進口和廢水出口，廢水進口通過管道和廢水泵(4)接通廢水池(13)，廢水出口通過管道接通吸熱交換器(2)的進口

　　3，水-水交換器內還設置有吸熱水管(3-1)，吸熱水管的進水口穿越水-水交換器的壁體后接通自來水的水源(Z)，吸熱水管的出水口穿越水-水交換器壁體后接通放熱交換器(1)上的進水口

　　4，吸熱交換器(2)內安裝有熱泵蒸發器(2-1)，熱泵蒸發器的出口穿越吸熱交換器壁體后接通熱泵(5)，熱泵蒸發器的進口穿越吸熱交換器壁體后接通膨脹閥(9)，吸熱交換器上還制有排水管(S)的出口以排放廢水

　　5，放熱交換器(1)上制有出水口，出水口通過管道和水流開關(12)導出已加熱的自來水

　　6，放熱交換器內設置有熱泵冷凝器(1-1)，熱泵冷凝器的進口穿越放熱交換器壁體后接通所述的熱泵(5)，熱泵冷凝器的出口穿越放熱交換器壁體后接通膨脹閥(9)
